来自1：
第一次接触Latch是在大二学习数电的时候，那时候Latch被翻译成锁存器，当时还纠结着锁存器和寄存器的区别（要是当时我知道他俩的英文名叫latch和register我还纠结个P）。
扯远了，话不多说，该说说Latch与Verilog的联系。
首先，关于Latch的定义和解释。ALTERA 的recommended HDL coding中提到：
A latch is a small combinational loop that holds the value of a signal until a new value is assigned。
从定义来看，Latch是一个记忆元件或者说是存储单元，他能保持信号的值。
同时在网上找了找关于Latch的中文定义。
锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，仅当锁存器处于使能状态时，输出才会随着数据输入发生变化。
从一般情况来看，锁存器多数是有电平锁存的。当电平无效时，输出信号随输入信号变化，就像通过了缓冲器；当电平有效时，输出信号被锁存。
看了很多关于Verilog的语法资料，大多其中并没有谈到Latch，Latch和Verilog发生联系是在用Verilog进行FPGA或者ASIC设计时。而在此由于本人正式学习用Verilog进行FPGA设计，涉及到的书中均提到要采用同步设计，避免采用Latch。从网上找了找为什么不使用Latch的原因：
不要锁存器的原因有二：1、锁存器容易产生毛刺，2、锁存器在ASIC设计中应该说比FF要简单，但是在FPGA的资源中，大部分器件没有锁存器这个东西，所以需要用一个逻辑门和FF来组成锁存器，这样就浪费了资源。3、锁存器的出现使得静态时序分析变得更加复杂。
所以又可以得出一条指导性的原则：
在能使用DFF或者寄存器的时候，坚决不使用Latch。
说了Latch的定义和Latch的危害，现在要来说说Latch的产生和避免。
查阅资料，结合自己的理解，总结出无意生成Latch的三大原因：
1、不完整的if或者case结构
2、不完整的敏感信号列表
Latch的出现总是与不完整有关，组合电路本应该是完整的，最理想的写法可能是一个输入对应一个输出，当一个输入没有相应的输出或者引起输出信号没有作为输入的时候，Latch产生了！
先解释第一点不完整的if结构，例如：
if(a)
begin
out = 1'b1;
end
当a为1时输出为1，当a为0时由于没有相应的译码语句，所以输出将保持，此时将生成Latch而不是原来想要的组合电路。
而对于不完整的case语句，例如：
always@( * )
case(a)
3'b000: b = 8'd1;
3'b001: b = 8'd5;
3'b010: b = 8'd8;
3'b011: b = 8'd17;
endcase
此时语句中没有default，当a为4、5、6、7时没有响应的译码语句，输出将保持，此时将生成Latch。
对于第二点不完整的敏感信号表，夏雨闻老师的书中有提到：
如是说道：在赋值表达式右边参与赋值的信号都必须在always@（敏感电平列表）中列出。
如果在赋值表达式右端引用了敏感电平列表中没有列出的信号，那么在综合时，将会为该没有列出的信号隐含地产生一个透明锁存器。
所以得出指导性的原则：
务必写好if和case所有的分支，务必写全敏感信号列表！
来自2：
关于硬件中常见的基本存储元件的定义、中英文对应的名字会模糊，今天特地查明具体定义。

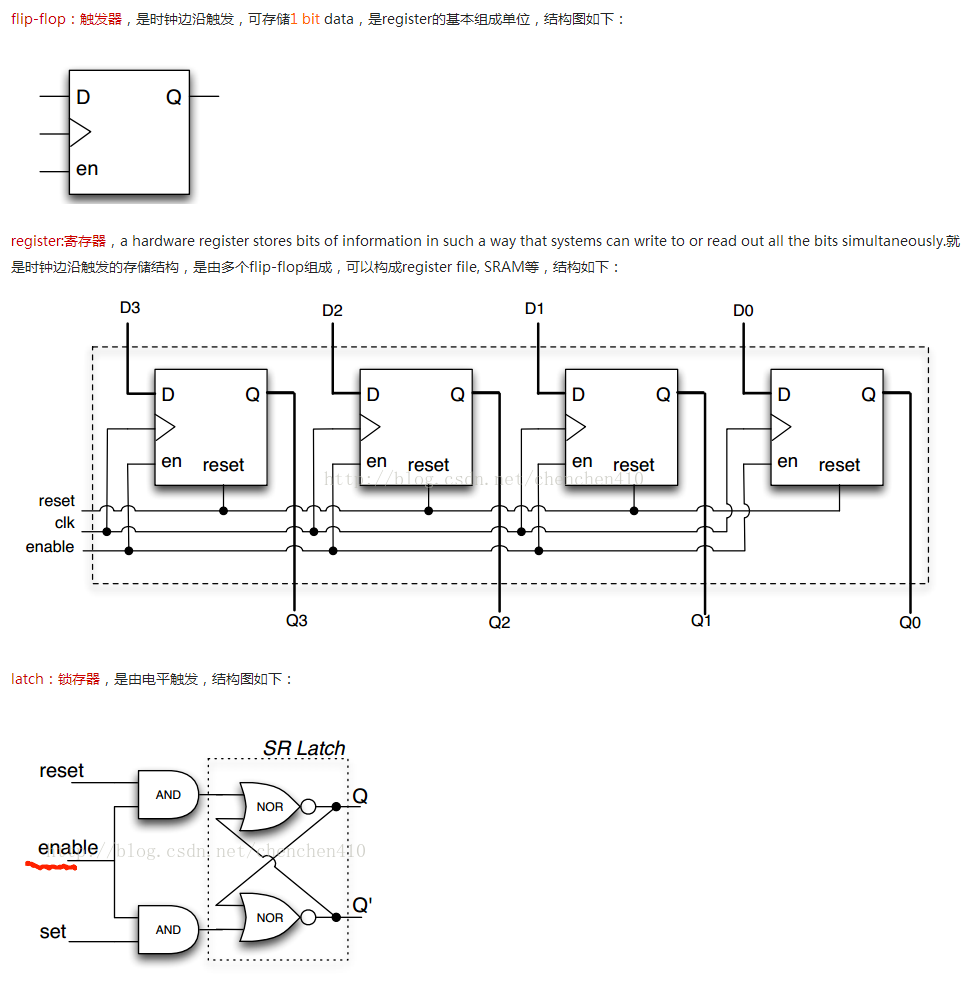

触发器：flip-flop
锁存器：latch
寄存器：register
锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，仅当锁存器处于使能状态时输出才会随着数据输入发生变化。
触发器是边沿敏感的存储单元，数据存储的动作由某一信号的上升或者下降沿进行同步的。
寄存器用来存放数据的一些小型存储区域，用来暂时存放参与运算的数据和运算结果。其实寄存器就是一种常用的时序逻辑电路，但这种时序逻辑电路只包含存储电路。寄存器的存储电路是由锁存器或触发器构成的，因为一个锁存器或触发器能存储1位二进制数，所以由N个锁存器或触发器可以构成N位寄存器。
触发器是在时钟的沿进行数据的锁存的，而锁存器是用电平使能来锁存数据的。所以触发器的Q输出端在每一个时钟沿都会被更新，而锁存器只能在使能电平有效时才会被更新。
钟控D触发器其实就是D锁存器，边沿D触发器才是真正的D触发器，钟控D触发器在使能情况下输出随输入变化，边沿触发器只有在边沿跳变的情况下输出才变化。
20、D触发器和D锁存器的区别。
两个锁存器可以构成一个触发器，归根到底还是dff是边沿触发的，而latch是电平触发的。锁存器的输出对输入透明的，输入是什么，输出就是什么，这就是锁存器不稳定的原因，而触发器是由两个锁存器构成的一个主从触发器，输出对输入是不透明的，必须在时钟的上升/下降沿才会将输入体现到输出，所以能够消除输入的毛刺信号。
21、Latch和filp-flop的异同
都是时序逻辑，但Latch受所有的输入信号控制，只要输入信号变化，Latch就变化。也正因为如此，Latch很容易出毛刺。
flip-flop是触发器，只有在被时钟触发时才采样当前的输入，产生输出。如果使用门电路来搭建Latch和FF，则Latch消耗的门资源比FF要少。但是你用的如果是FPGA，那么内部一般带DFF单元，反而用触发器更好。
22、Latch与register的区别
为什么现在多用register。
行为级描述中Latch如何产生的行为级描述中Latch一般是由于if或case逻辑表述不完全产生的。
异同：
1、Latch由电平触发，非同步控制。在使能信号有效时Latch相当于通路，在使能信号无效时Latch保持输出状态。
DFF由时钟沿触发，同步控制。
2、Latch容易产生毛刺（glitch），DFF则不易产生毛刺。
3、如果使用门电路来搭建Latch和DFF，则Latch消耗的门资源比DFF要少，这是Latch比DFF优越的地方。所以，在ASIC中使用Latch的集成度比DFF高。
但在FPGA中正好相反，因为FPGA中没有标准的Latch单元，但有DFF单元，一个LATCH需要多个LE才能实现。
4、Latch将静态时序分析变得极为复杂。
一般的设计规则是：在绝大多数设计中避免产生Latch。
它会让您设计的时序完蛋，并且它的隐蔽性很强，非老手不能查出。
Latch最大的危害在于不能过滤毛刺。这对于下一级电路是极其危险的。所以，只要能用D触发器的地方，就不用Latch。
有些地方没有时钟，也只能用Latch了。比如现在用一个clk接到Latch的使能端(假设是高电平使能),这样需要的setup时间，就是数据在时钟的下降沿之前需要的时间，但是如果是一个DFF，那么setup时间就是在时钟的上升沿需要的时间。这就说明如果数据晚于控制信号的情况下，只能用Latch，这种情况就是，前面所提到的Latch timing borrow。基本上相当于借了一个高电平时间。也就是说，Latch借的时间也是有限的。
在if语句和case不全很容易产生Latch，需要注意。VIA题目这两个代码哪个综合更容易产生Latch：
代码1
always@(enable or ina or inb)
begin
if(enable)
data_out = ina
else
data_out = inb
end
代码2
input[3:0] data_in;
always@(data_in)
case(data_in)
0 : out1 = 1'b1;
1,3 : out2 = 1'b1;
2,4,5,6,7 : out3 = 1'b1;
default : out4 = 1'b1;
endcase
答案是代码2在综合时更容易产生Latch。
使用条件语句不当在设计中生成了原本没有想到的锁存器：
例1：
在一个always语句中不正确使用if语句
always@(enable or ina or inb)
begin
if(al)
q <= d
else
q <= 0
end
在这个always块中，if语句只保证了当al=1时q才取d的值。这段程序并没有给出当al=0时q的取值，那么当al=0时q取何值？在always块中在给定的条件下变量没有被赋值，那么变量将保持原值，也就是说将会生成一个锁存器。
如果当设计人员希望当al=0时，q的值为0，则else项就必不可少了。
Verilog HDL程序的另一种偶然生成锁存器是在使用case语句时缺少default项的情况下发生的。
Case语句的功能是：在某个信号取不同的值时，给另一个信号赋不同的值。如下，如果sel=00，q取a值，而sel=11，q取b值。如果sel取00和11以外的值时q将赋予什么值？在这个例子中，默认q保持原值，这就会自动生成锁存器。
always@(sel[1:0] or a or b)
case(sel[1:0])
2’b00: q <= a;
2’b11: q <= b;
default: q <= ‘b0;
endcase
有锁存器 无锁存器
避免生成锁存器的方法：如果用到if语句，最好写上else项；如果用case语句，最好写上default项。遵循上面两条原则，就可以避免发生这种错误，使设计者更加明确设计目标，同时也增强了Verilog程序的可读性。
